Стрічка гальмівна ВОМ МТЗ плетенка 44мм (JFD)

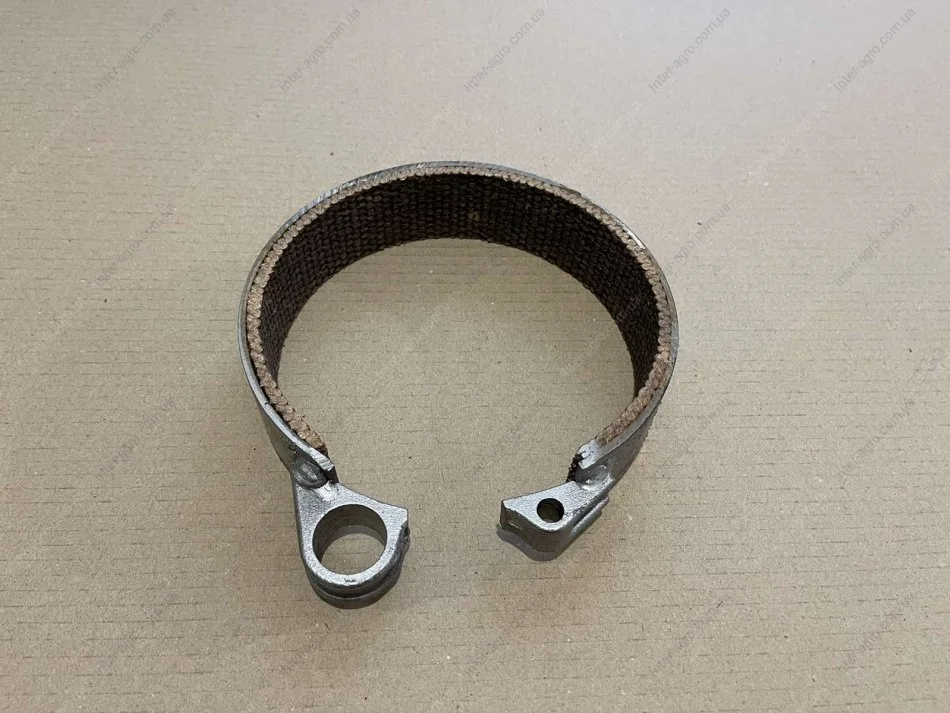

Стрічка гальмівна плетена 70-4202100 (44 мм)

Стрічка гальмівна плетена 70-4202100 (44 мм) входить до вузла відбору потужності трактора МТЗ.

Стрічка ВВП виготовлена зі сталі, конструктивно має форму розірваного кола шириною 44 мм. На внутрішній стороні стрічки міститься фрикційна накладка.

На трактор комплектується в кількості 2 шт. (на барабан 70-4202033 та водило 70-4202060).

Кінці деталі мають кільця для її монтажу на вісі (70-4202072Б та 70-4202076) для подальшої експлуатації.

Принцип роботи полягає в наступному: важіль включення ВВП переміщується назад в положення «Вкл». При цьому барабан сонячної шестерні гальмується і блокується гальмівною стрічкою, а барабан водила, навпаки, відпускається. Таким чином, сателіти переміщуються з гайкою сонячної шестерні, відповідно провертається водило і його вал.

Щоб вимкнути ВВП, необхідно перевести важіль вперед, в положення «Викл», і відбувається дзеркальний процес. Гальмівна стрічка стопорить барабан водила, а сонячна шестерня розблоковується. Відповідно коронна шестерня через сателіти передає енергію на сонячну шестерню, яка обертається без якого-небудь навантаження.

Таким чином 2 гальмівні стрічки регулюють роботу механізму валу відбору потужності в цілому.

Застосування: трактори МТЗ 80, 82, 892, 820, 920.
