Гільзо-комплект ЯМЗ ЄВРО-2 (ГП(фосф.)+Кол.+пал.+ст/к+ущільн.) (заг.гол.) "JFD-PREMIUM" П/К (JFD)

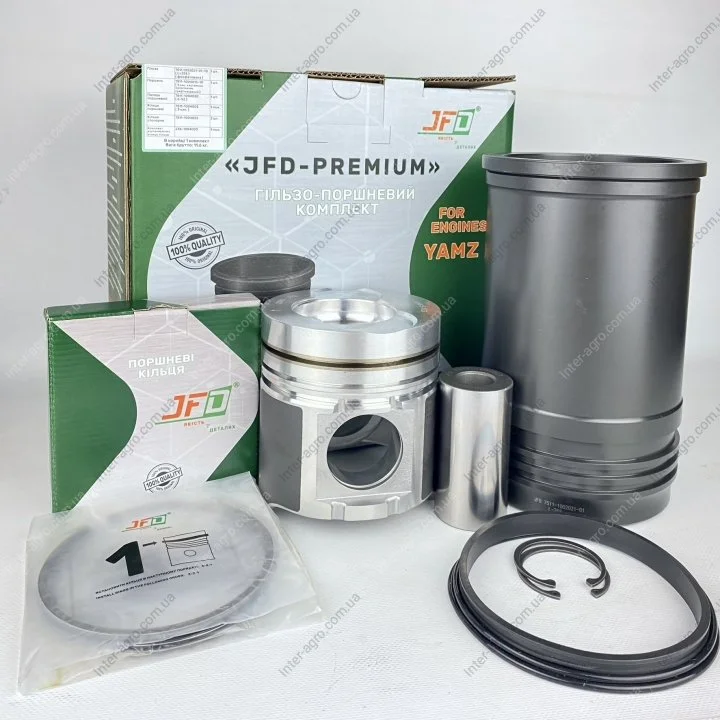

Поршнева група "JFD-PREMIUM" 7511.1004006-10 (г+п+к+пал+ст.к+ущ.к)


Складається з:

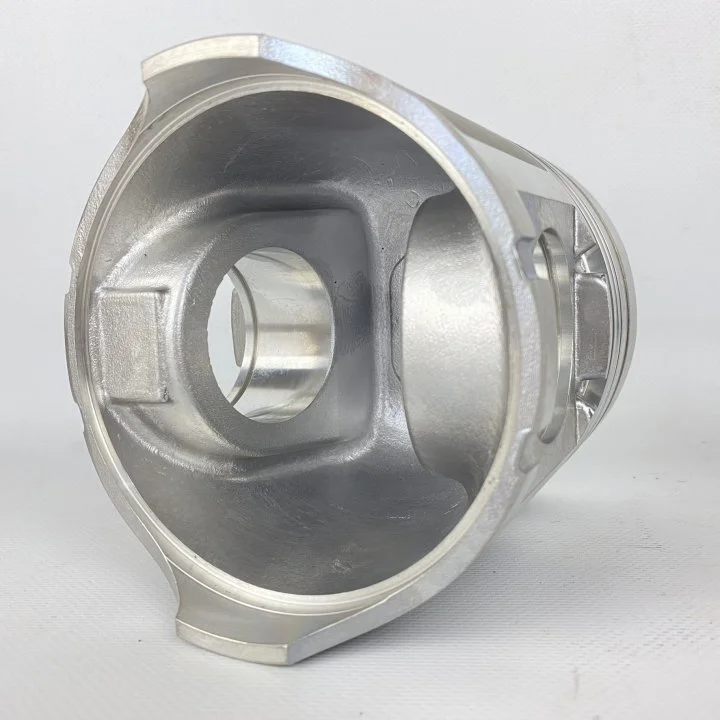

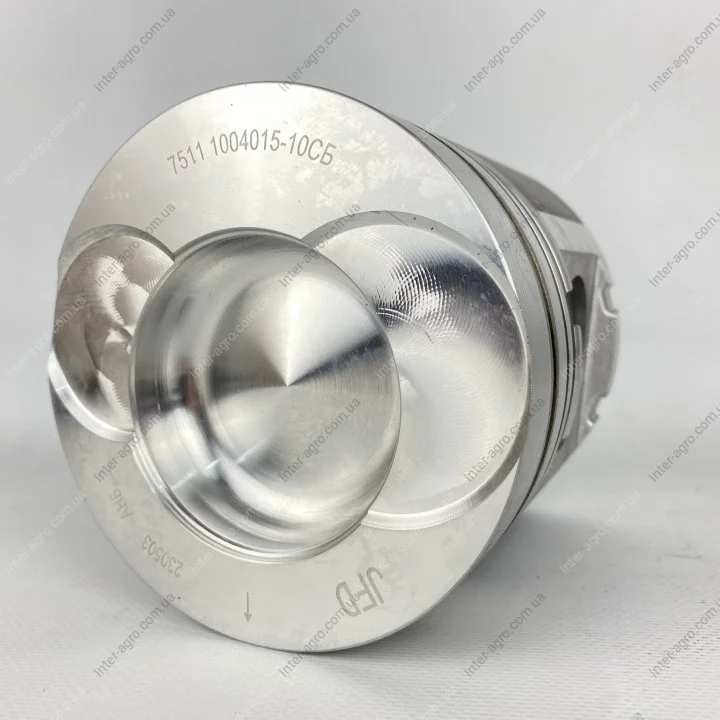

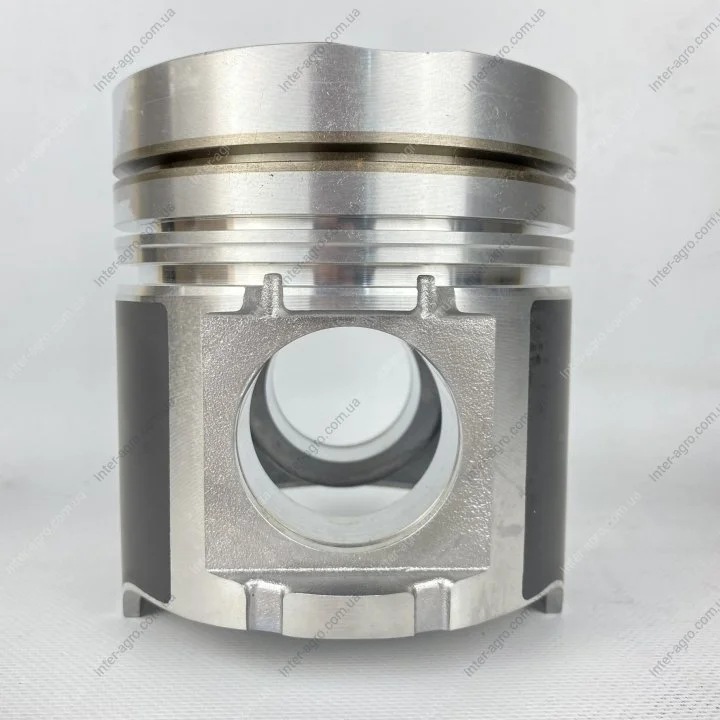

-поршень 7511.1004015-10 (зі вставкою, з розсікачем, з циковками, графітизований) (1 шт.)
(камера згоряння зміщена на 5,0 мм,діаметр камери=76,0 мм,глибина =22,4 мм)

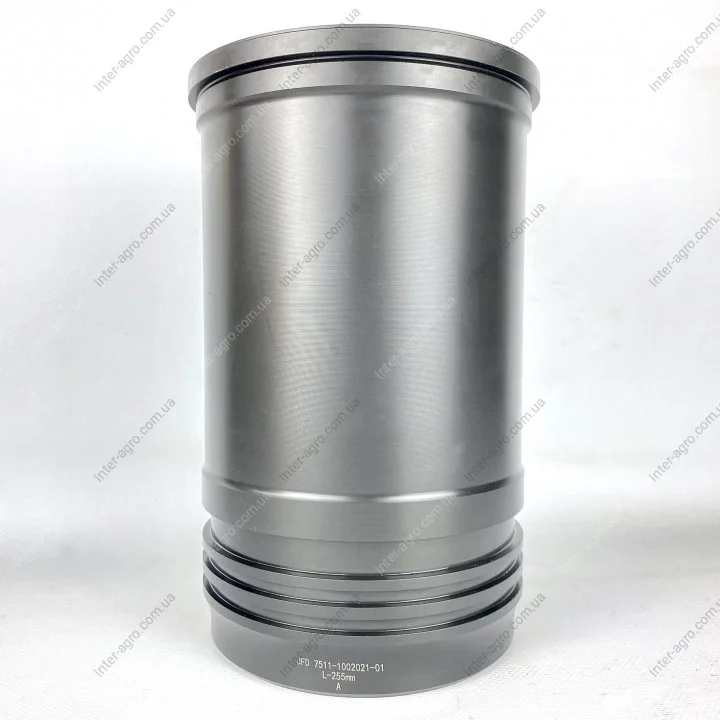

-гільза 7511.1002021-01-70 (фосфатована, L255) (1 шт.)( висота від бурта до широкого ушільнюючого кільця 190мм)

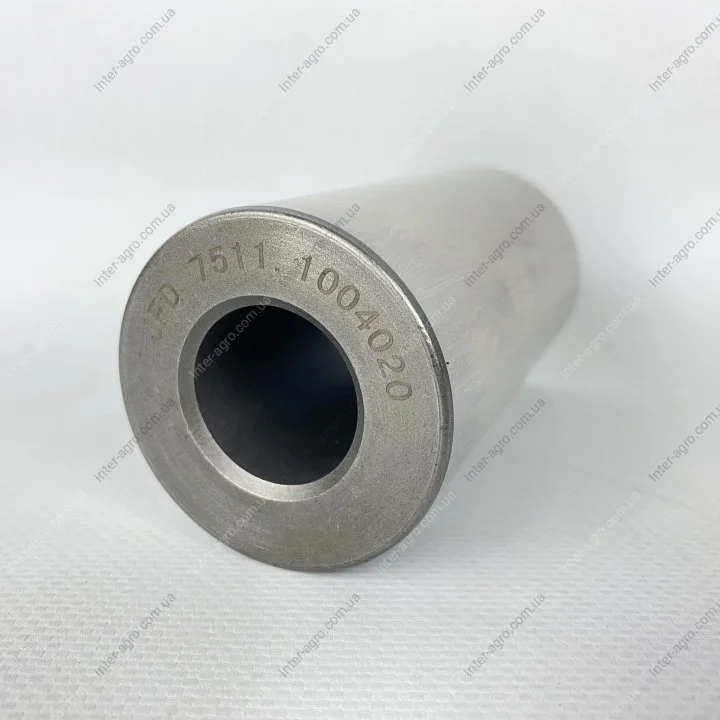

-палец поршневий 7511.1004020 (1 шт.)

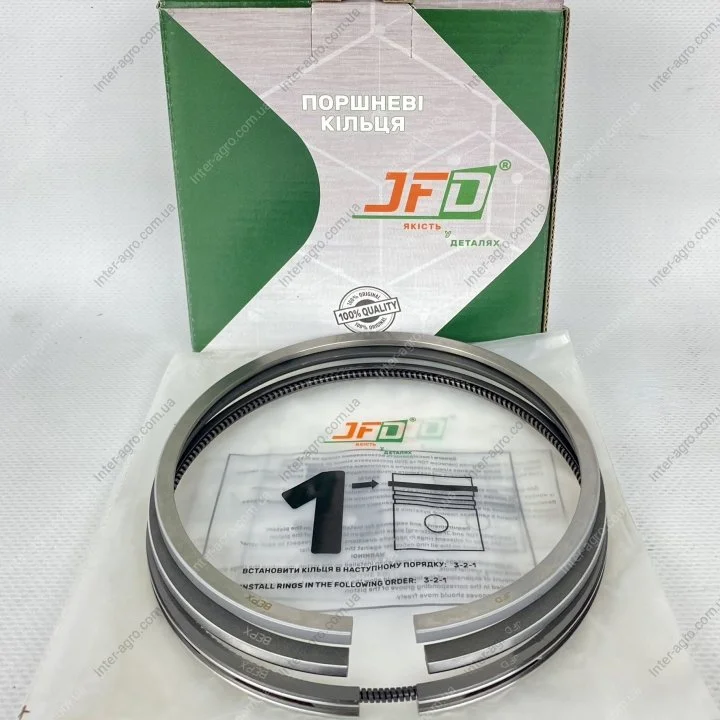

-кільця поршневі 7511.1004002 (3 шт. в 1 ПШК.) (1 ПШК)
-кільце стопорне 7511.1004022 (2 шт.)
-ГТВ (3 кільця ущільнюючі силіконові чорні) (1 компл)



Застосування:

До двигунів: ЯМЗ-236БЕ2, -236НЕ2, -238БЕ2, -238ДЕ2, -7511.10, -7512.10, -7513.10 (із загальною головкою)
Техніка а/м МАЗ,автобуси МАЗ,Волжанін,комбайни ДОН-1401, ДОН-170

Комплект поршневої групи "JFD-PREMIUM" 7511-1004006-10 поставляється у фірмовій упаковці.
Поршнева повністю готова до установки на двигуни ЯМЗ.

УВАГА! Транспортування та зберігання комплекта строго в вертикальному положенні!

______________________________________________________

Інструкція з використання гільзи 7511.1002021
Відсутність канавки під ущільнювач

Відсутність канавки під ущільнювач, так само як і довжина самої гільзи 7511.1002021, призводить клієнта до висновку, що гільза не відповідає або не підходить до цього двигуна.
Спрощення конструкції гільзи

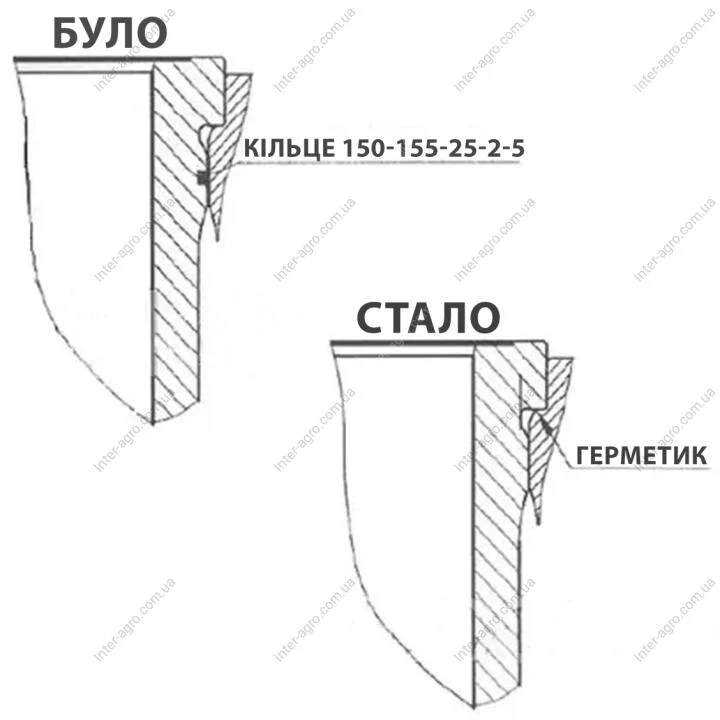

- Насправді, на гільзах циліндрів 7511.1002021-01 і 7511.1002021-10 відмінили канавку на верхньому посадковому поясі гільзи у зв'язку з застосуванням герметика замість гумового кільця.
- Ця зміна сталася з метою спрощення конструкції гільзи.
- Допускається комплектувати один двигун гільзами обох виконань (з канавкою і без канавки).

Підготовка до установки

Перед установкою гільзи (при відсутності на верхньому посадковому паску канавки під ущільнювальне кільце):

- На середину нижнього торця розточування блоку під гільзу циліндра наноситься безперервний замкнутий валик Ø2-3 мм герметика Loctite 5910 (силіконовий) або Анатерм-505 Д (анаеробний) з допомогою монтажного дозатора.

Нанесення герметика

- Герметик Loctite 5910 або Анатерм-505 Д наноситься валиком на чисту знежирену поверхню (за допомогою протирки серветкою, просоченою ізопропіловим спиртом або ацетоном).
- Установка гільзи в розточку блока повинна бути виконана не пізніше, ніж через 7-8 хвилин після нанесення герметика (це вимога тільки при використанні силіконового герметика).
- Сполучені частини повинні бути стиснуті зусиллям, достатнім для повного розподілу герметика по прилеглій площині та заповнення зазору між ними з метою забезпечення повної герметичності з'єднання.

Увага!

- Надлишки герметика, видавленого зі стику на верхню поверхню бурта і блоку циліндрів, необхідно витерти обтиральною серветкою.
- Притиск гільзи при її установці виконується штатним технологічним пристосуванням.

Контроль після установки

- Після установки гільзи необхідно контролювати виступання її бурта над привалочною площиною блоку циліндрів.
- Виступання бурта повинно бути 1,6 +0,035 /-0,065 мм.

Увага!

- При установці в розточку блоку гільзи перекіс її не допустимий (виступання бурта повинно бути в межах допуску).
- Довжина гільз 255 мм, раніше випускалася гільза довжиною 270 мм. Допускається встановлення гільз різної довжини на один двигун.
