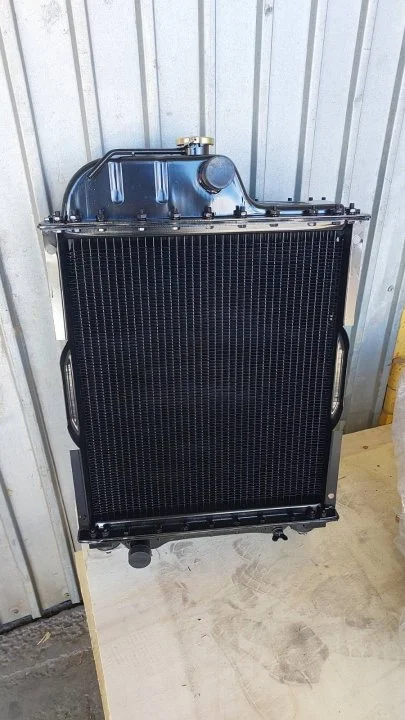

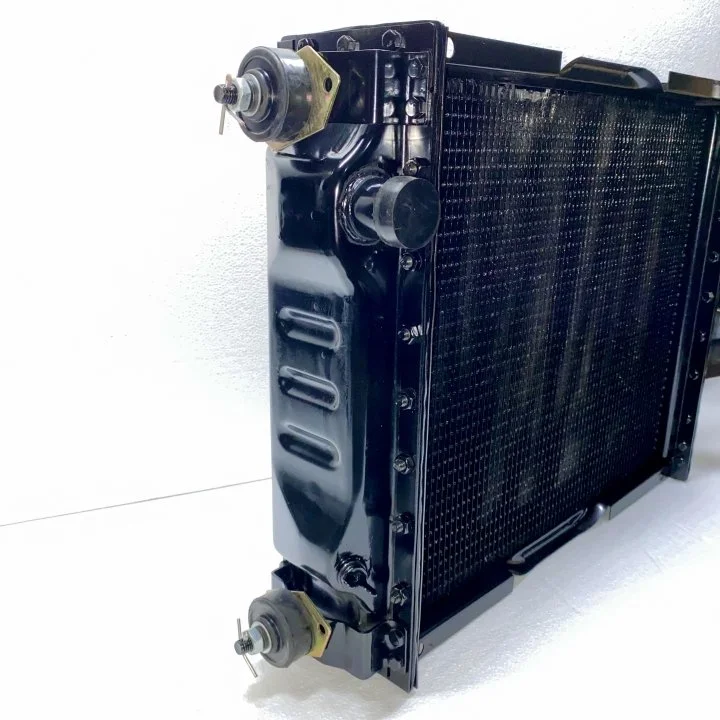

Радіатор водяного охолодження МТЗ, Т-70 з дв. Д-240, 243 (4-х рядний, алюмінієвий з металевими бачками) (JFD)

Радіатор 70У-1302010 (4-х ряд)( алюмінієвий з металевими бачками )
входить до складу системи охолодження трактора МТЗ.

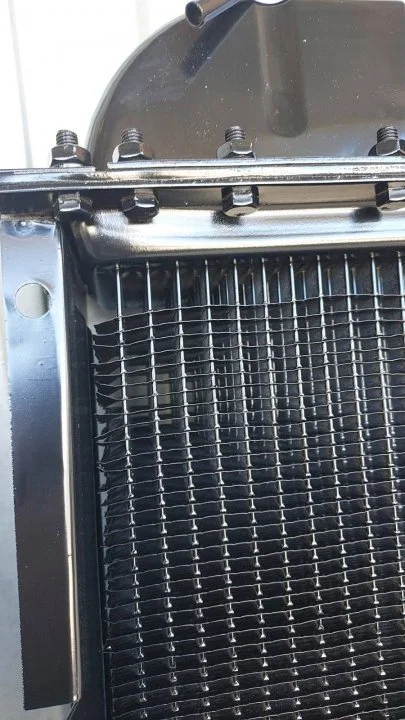

Конструктивно серцевина радіатора складається з 4-х рядів плоских алюмінієвих трубок,
пропущених через ряди запаяних з ними горизонтальних пластин.
Пластини значно збільшують поверхню охолодження та тепловіддача.
Кінці трубок ретельно припаяні до крайніх більш товстих пластин до яких
болтами кріплять верхній 70У-1301055 і нижній 70У1301075 баки.
Між пластинами та бачками встановлені гумові прокладки 70У-1301169.

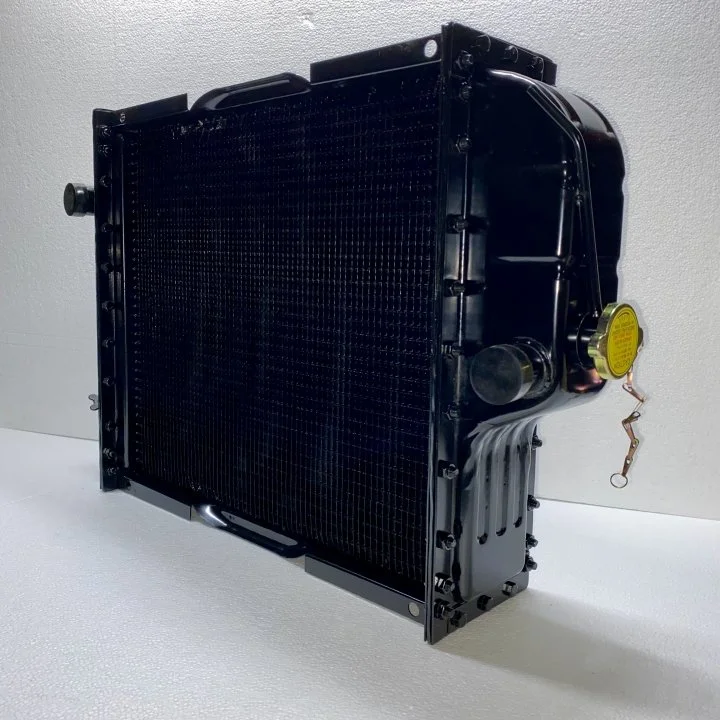

На верхньому бачку розташована заливна горловина, закрита кришкою А21.01.270 с пара-повітряним клапаном.
До задньої стінки верхнього бачка приєднанні підвідний патрубок
і датчик ТМ100 дистанційного електричного термометра,
а до задньої стінки нижнього бачка - відвідний патрубок і зливний краник КР-2.
Служить радіатор 70У-1301010 (4-х ряд) алюмінієвий з металевими бачками для охолодження рідини в системі.

Застосовується на тракторах : МТЗ-80, 82, 892, 921, 920, 1021, 1025,
